پیشفرض آماده سازی نمونه های قلزی برای انجام ازمون کشش مطابق با استاندارد ASTM E 8

استاندارد ASTM E8



این استاندارد در مورد آزمون کشش فلزات مورد استفاده قرار می گیرد.



الف) نمونه هایی که به شکل ورق می باشند برای انجام آزمون کشش بر روی آن ها باید به شکل دمبل آماده سازی شوند.
ابعاد این دمبل ها با توجه به ضخامت آن ها متفاوت می باشد:(جدول 1)
1. برای ضخامت های 0.13~19 mm به شکل sheet می باشند.
2. برای نمونه های با ضخامت 5 mm و یا بیشتر نمونه ها به شکل Plate می باشند.

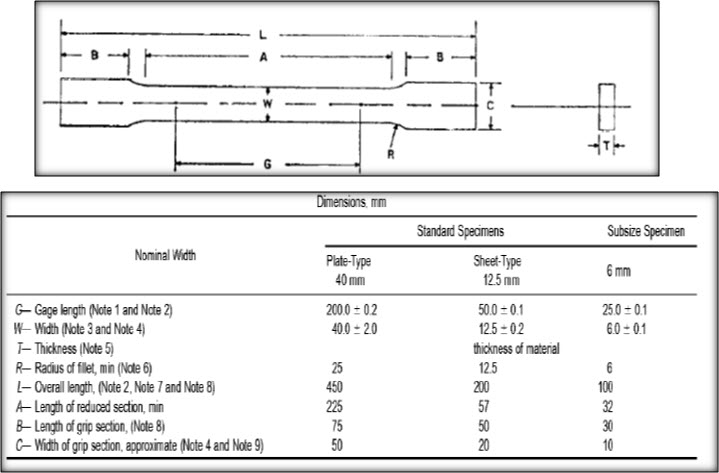

جدول 1
نکته: برای نمونه هایی که نازک می باشند ولی دارای استحکام بالایی می باشند ابعاد نمونه مطابق با( جدول2) می باشد:

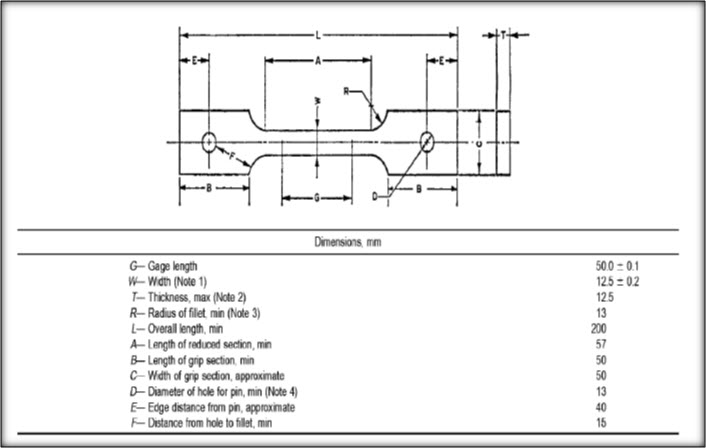

جدول 2
ج) برای نمونه هایی که به شکل Tube & Pipeمی باشند:



1) برای نمونه هایی که دارای قطر 25mm و یا کمتر می باشند برای قرار گیری نمونه در داخل فک از یک fitting از جنس فلز در داخل دو سر لوله استفاده می گردد تا نمونه قابل قرار گیری در داخل فک بشوند و بدون ایجاد خمیدگی در دو سر آن تحت تست کشش قرار گیرند.شکل (1) نمونه ای از این نوع را نشان می دهد:

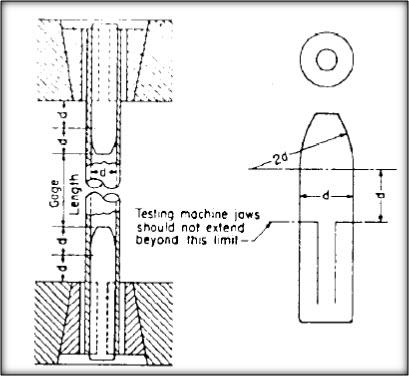

شکل 1

نمونه هایی که دارای سطح مقطعی به شکل Round می باشند طول گیج آن ها 5 برابر قطر است(جدول 3) :

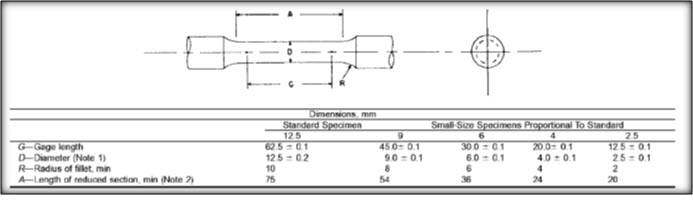

جدول 3

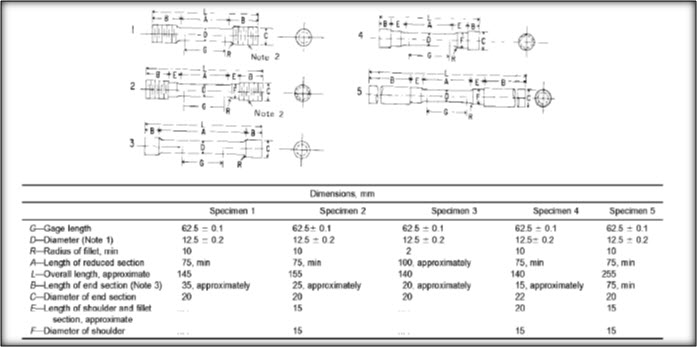

برای نمونه هایی که به شکل Wire, Rod, Bar می باشند در صورتی که دارای قطر کمتر از4mm می باشند ،به غیر موارد خاص، طول گیج 5 برابر قطر می باشد. برای قرار گیری نمونه ها به طور صحیح در داخل فک های مناسب ابعا نمونه های مختلف در (جدول4) آورده شده است:
